TEKLİF DEĞİL
Web Rapor taslağı
Ön fizibilite PDF — ticari imza yok. Sayılar yalnız hesap motorundan gelir.
Örnek çıkış
Hidrolik çözümün
CAD ürünü.
Rapor teslim özelliklerinin metin özeti için Raporlama yetenekleri sayfasına bakın.

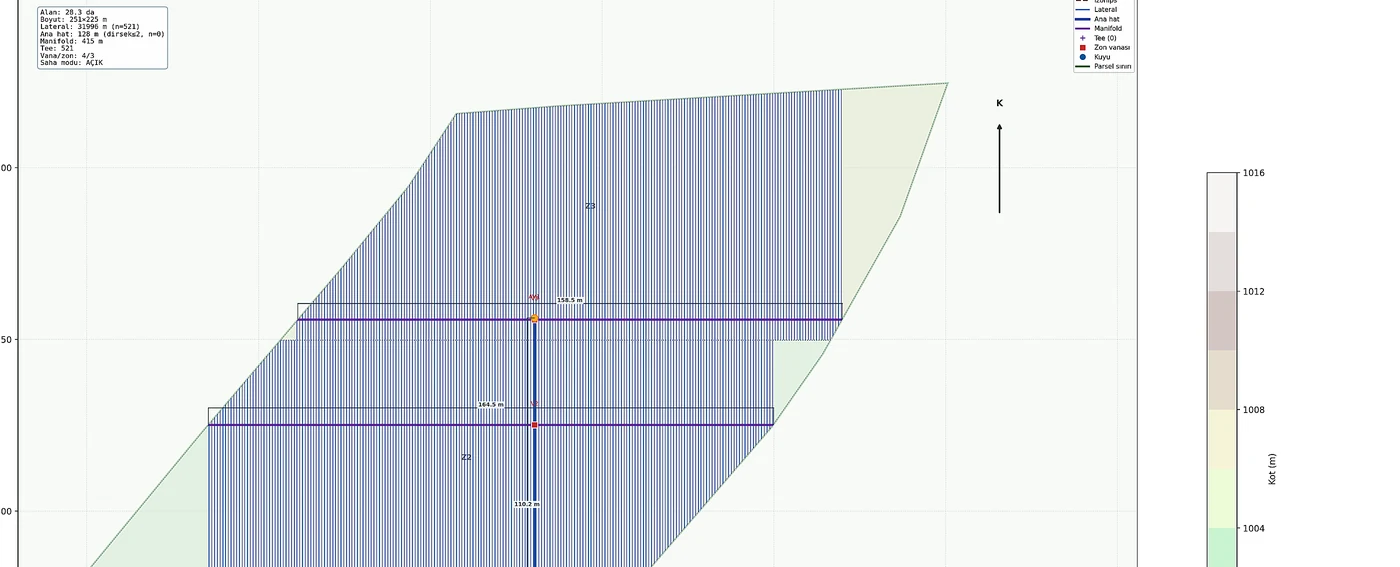

Tekrar üretilebilir kayıt
Aynı girdi, aynı sonuç: senaryo, sonuç özeti ve hesap adımları tek pakette saklanır. Pafta ile rapor aynı kayıttan çıkar.
Hesap adımları
Su ihtiyacı (FAO-56) → hidrolik → malzeme listesi → kontrol: her adım kayıt altında. Sahte ilerleme yüzdesi yok.
Sayılar bu galeride yok — pafta görseli eğitim / örnek senaryodur, ticari teklif değildir.

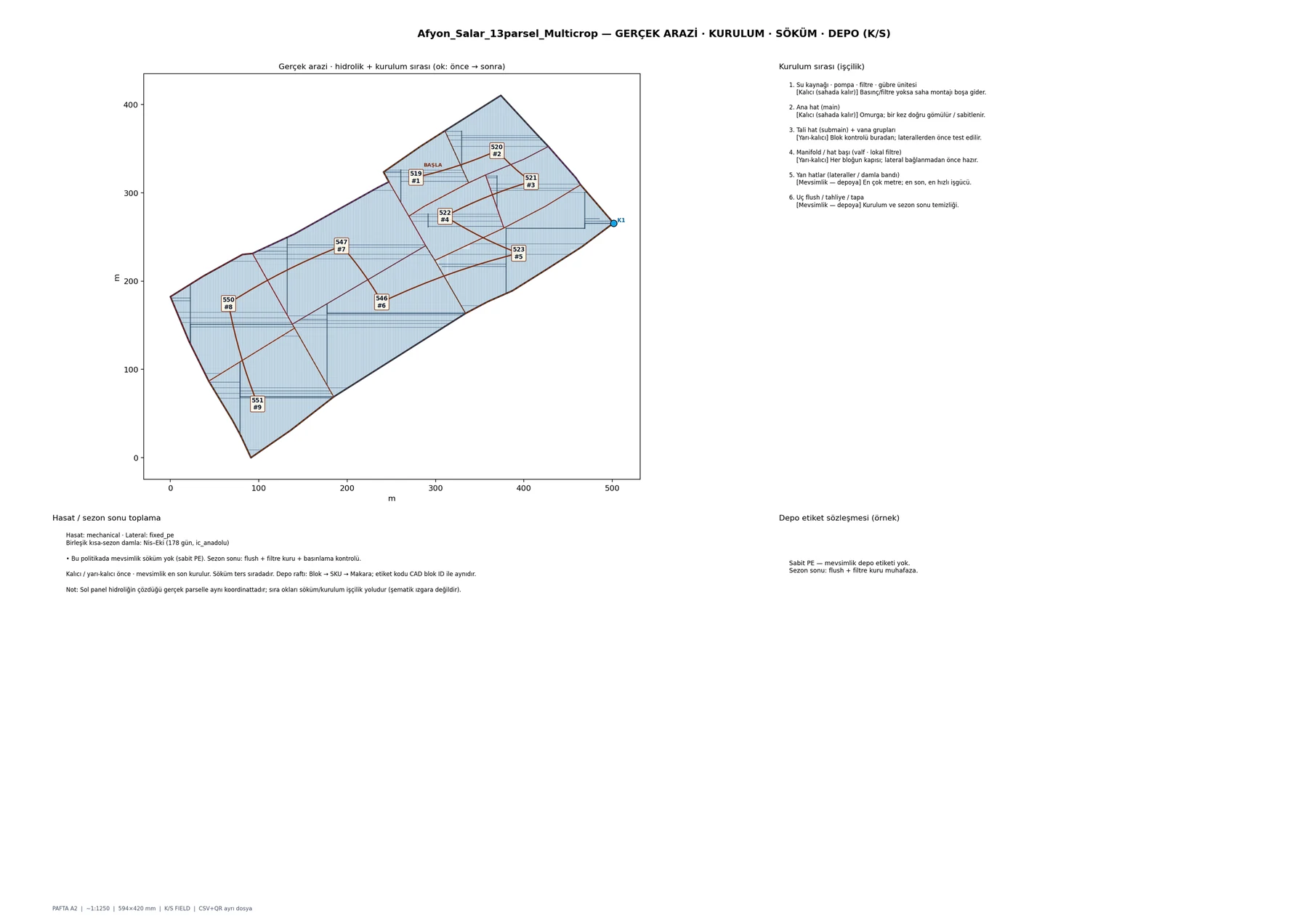

Uzman rapor · Salar
Afyon Salar — mühürlü CAD
Çok parselli, çok ürünlü küme örneği. TEKLİF DEĞİL; bu sayfada hesap yapılmaz, sayılar motordan gelir. Ana sayfadaki kanıt kartlarıyla aynı paftalar.

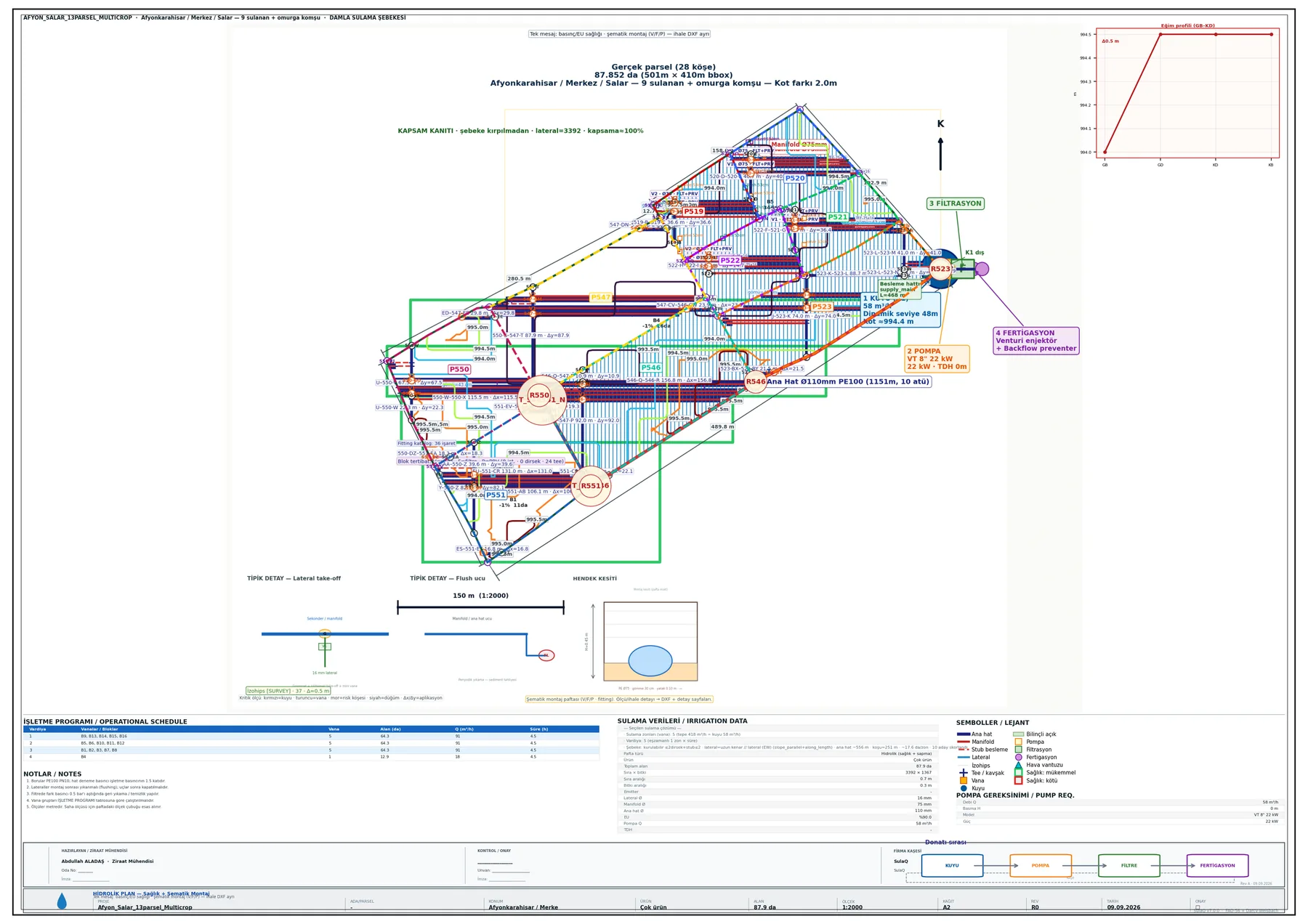

Kapsam kanıtı — mühürlü arazi ve bağlı şebeke.
Omurga ve kök güzergâhı — kaynakten parsellere.
Parsel zoom — ana hat, manifold, lateral, vana.

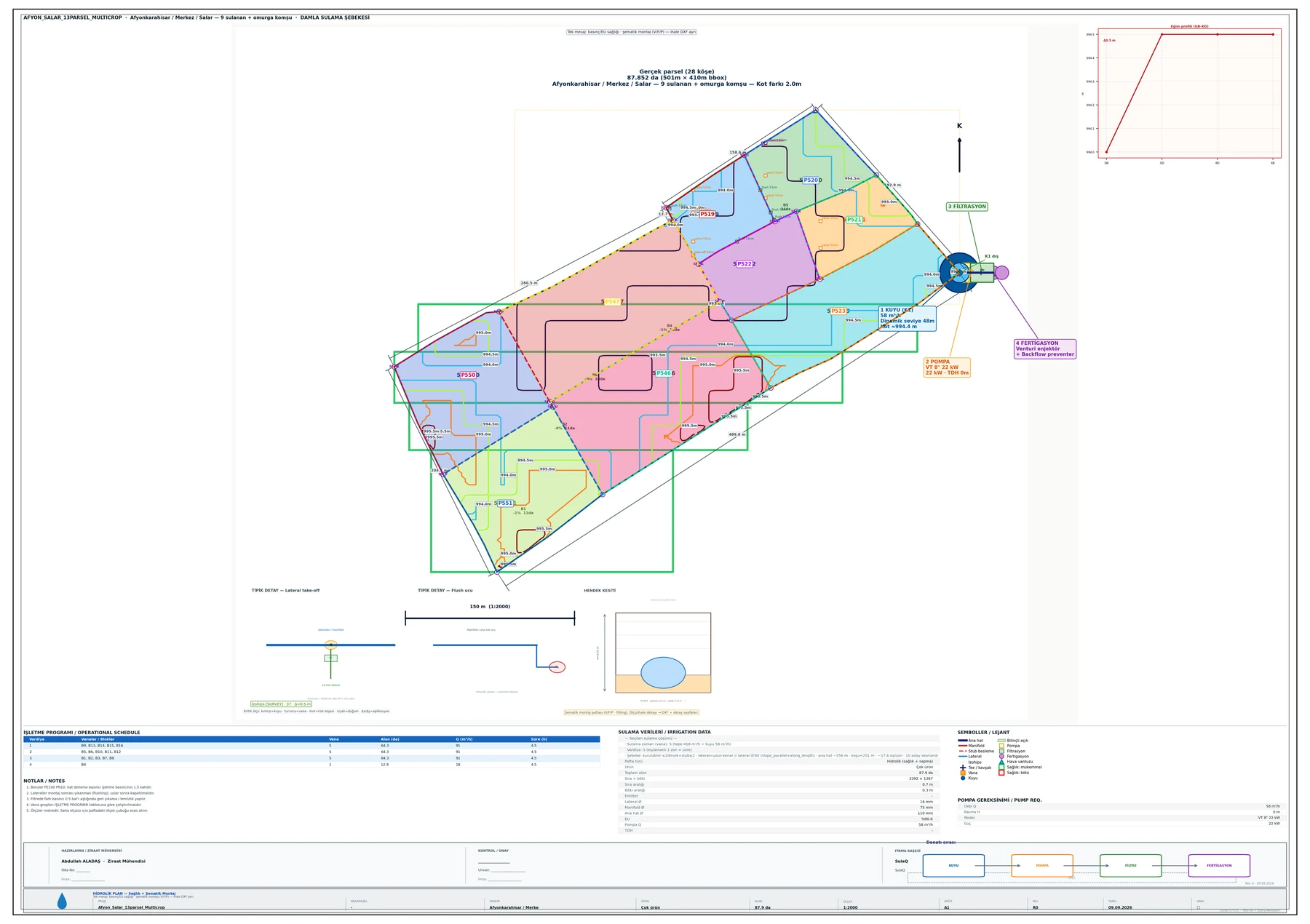

Master bakış — cluster özeti.
Uzman rapor · Karaaslan 137
Afyon Karaaslan — 4 kuyu CAD kataloğu
Uzman PDF’den gömülü tam A2/A1 paftalar (A4 zarf değil): master + K1–K4 hidrolik/agronomik dilimler. TEKLİF DEĞİL; tıklayınca tam sayfa önizleme.

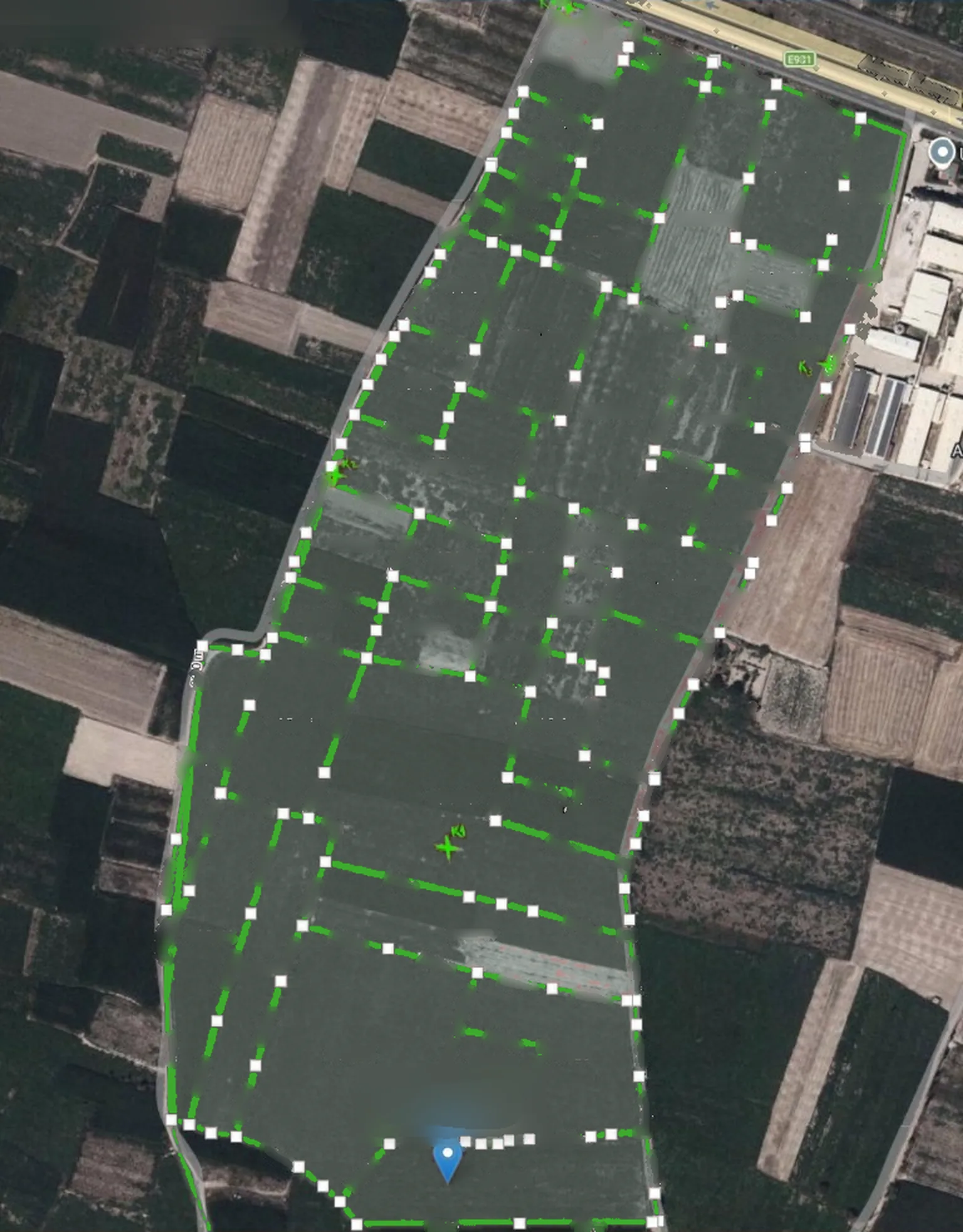

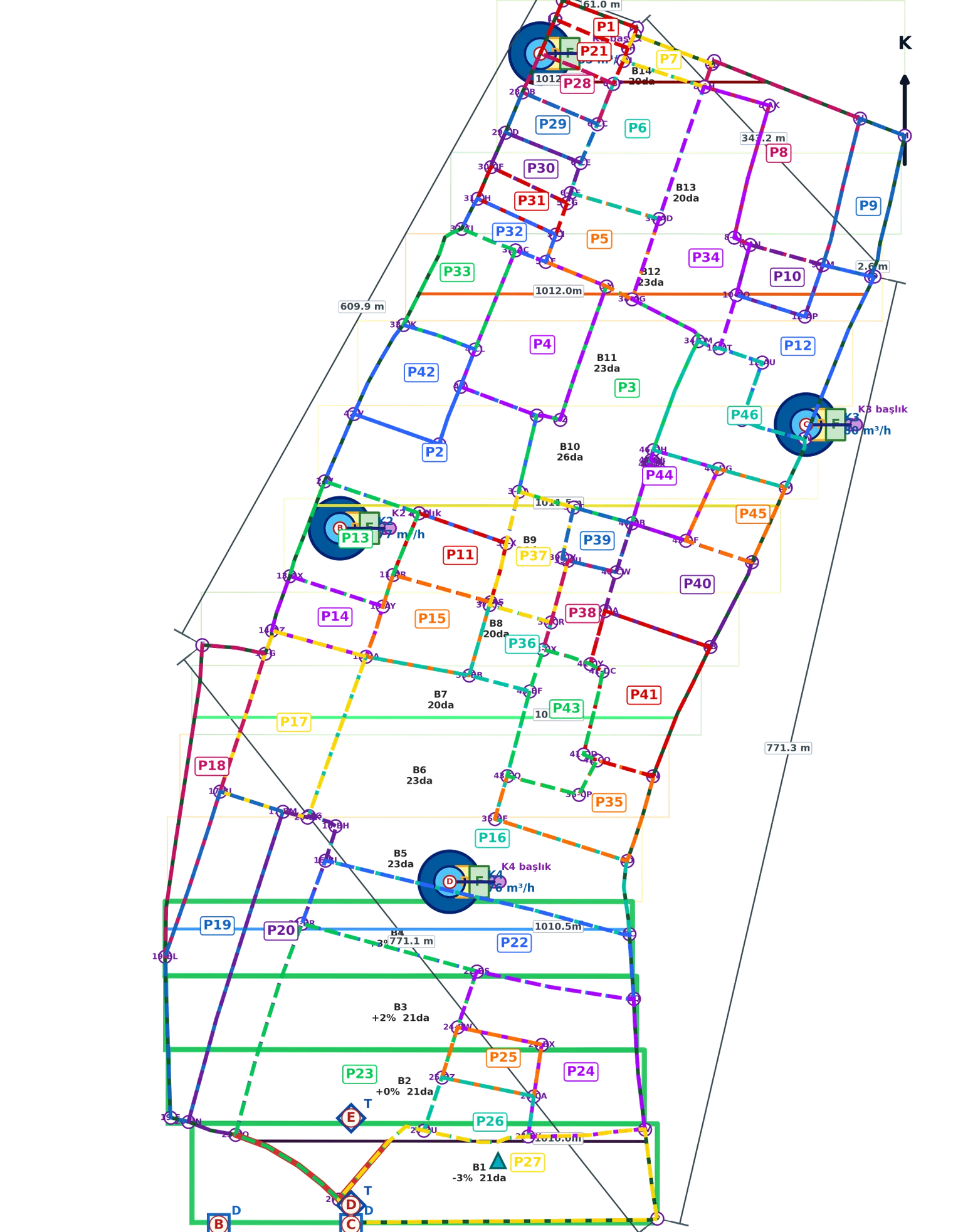

Altta uygulamaya girilen parsel ve kuyular; üstte motorun çözdüğü şebeke, aynı hizada. Aydıngeri sürükleyin: çizgiler girdinin üstüne oturur.
Katman A1 hidrolik paftanın kesitidir; yeniden çizim ve yeniden hesap yok. Basılı katalogdaki aydınger yaprağıyla aynı hiza.

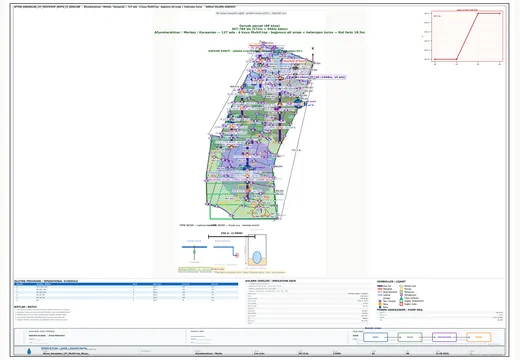

Tam alan kapsama — sulanan / bilinçli açık köşeler.

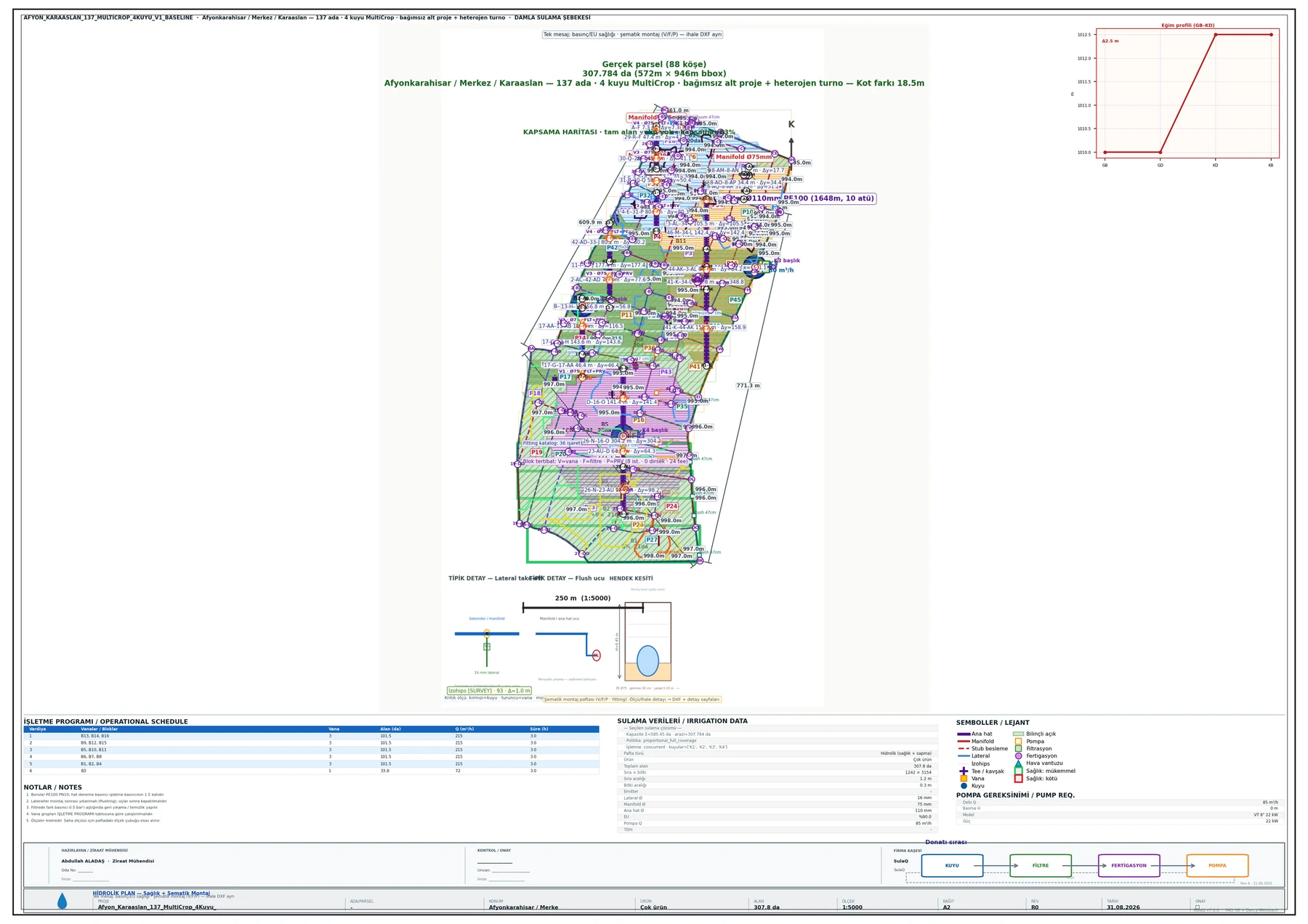

Kapsam kanıtı — mühürlü arazi ve çözülmüş ağın tamamı.

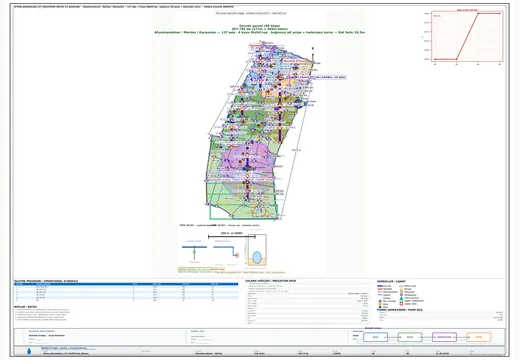

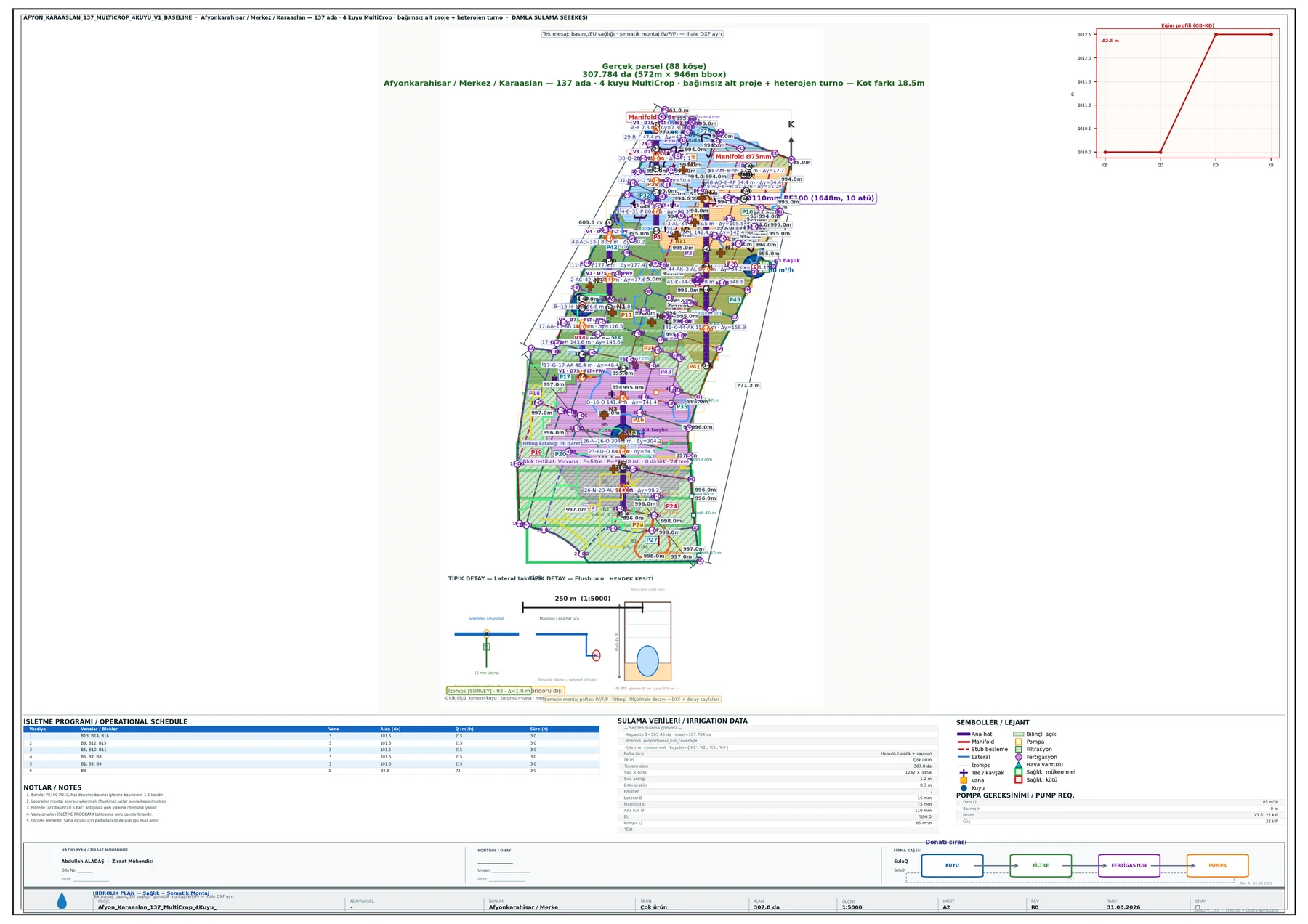

Çoklu kuyu servis blokları — master bakış.
Ürün + sulama önceliği (P1–P6) — işletme paftası.

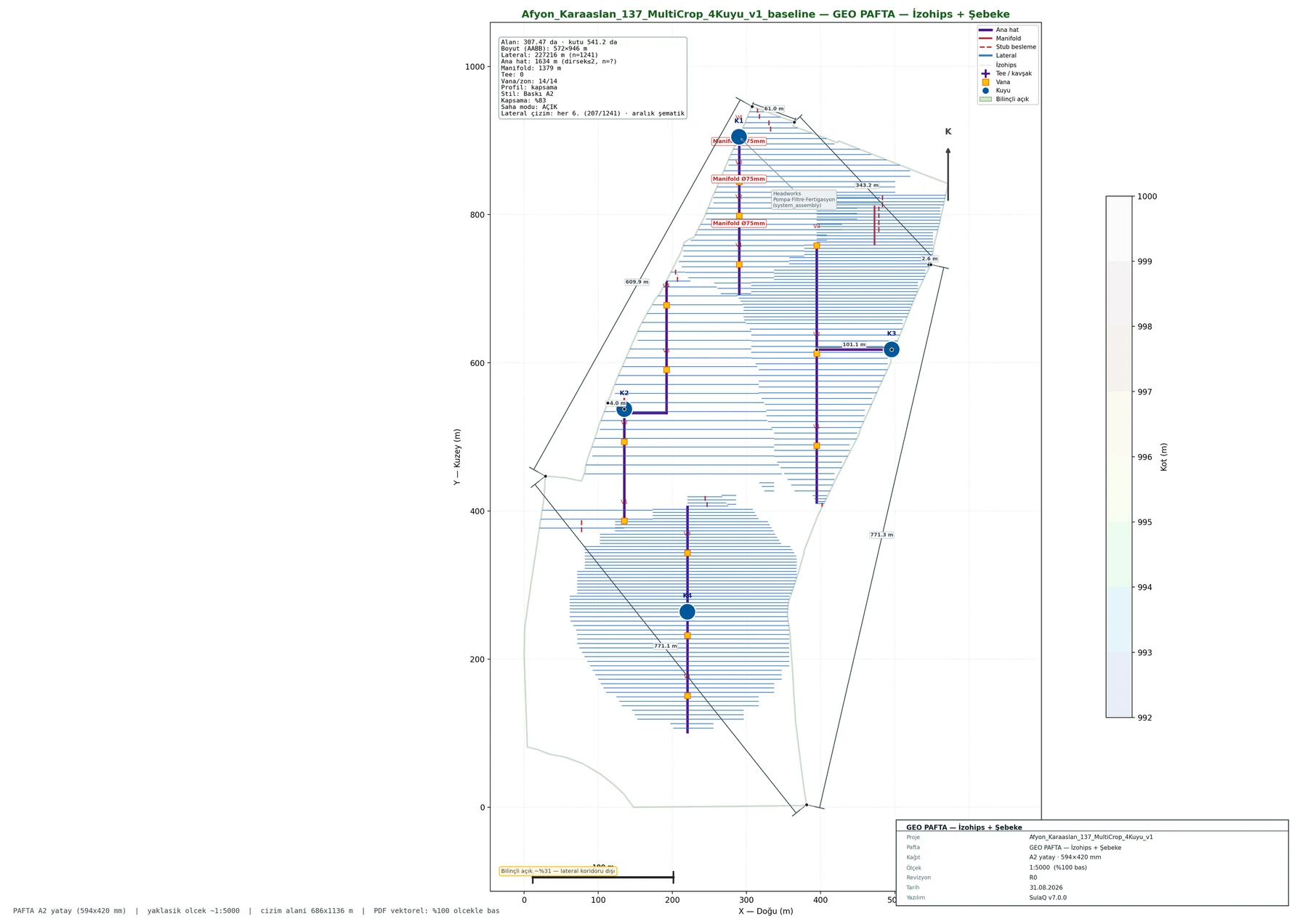

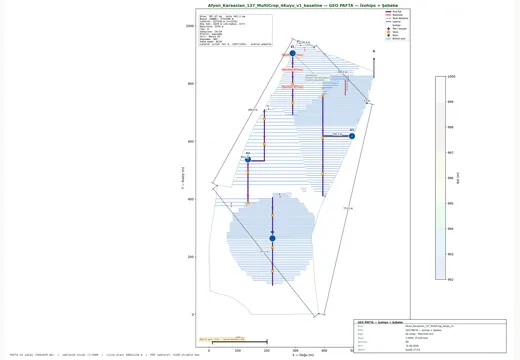

İzohips + eğim — topoğrafya gerekçesi.

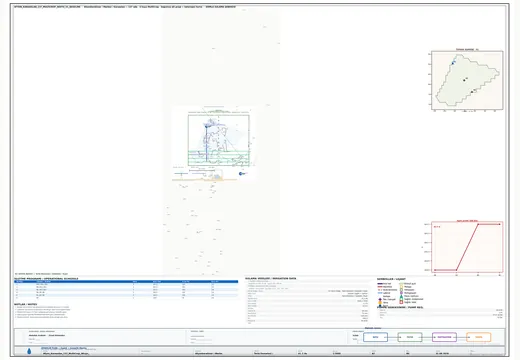

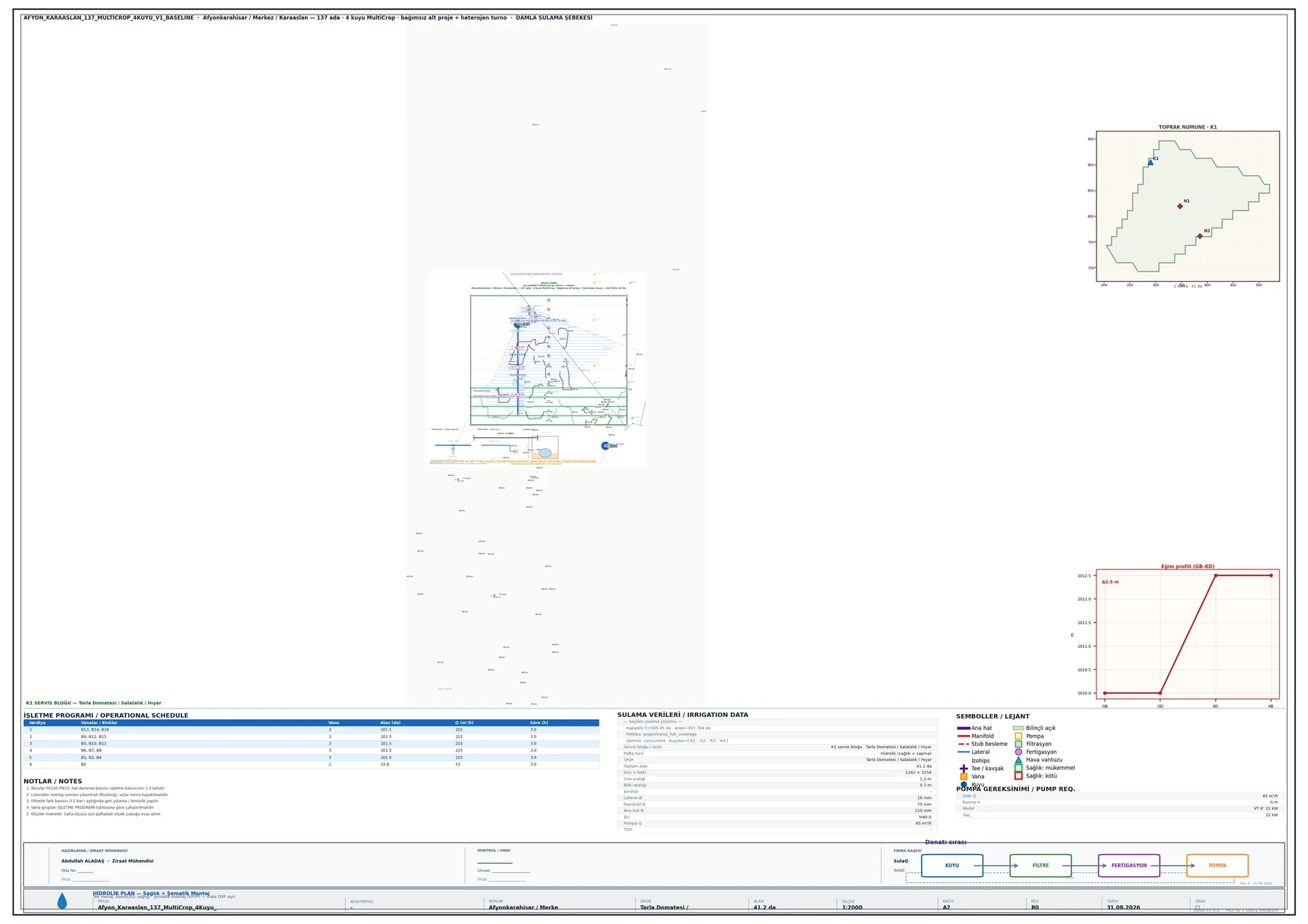

11.A — K1 servis bloğu şebekesi (A2).

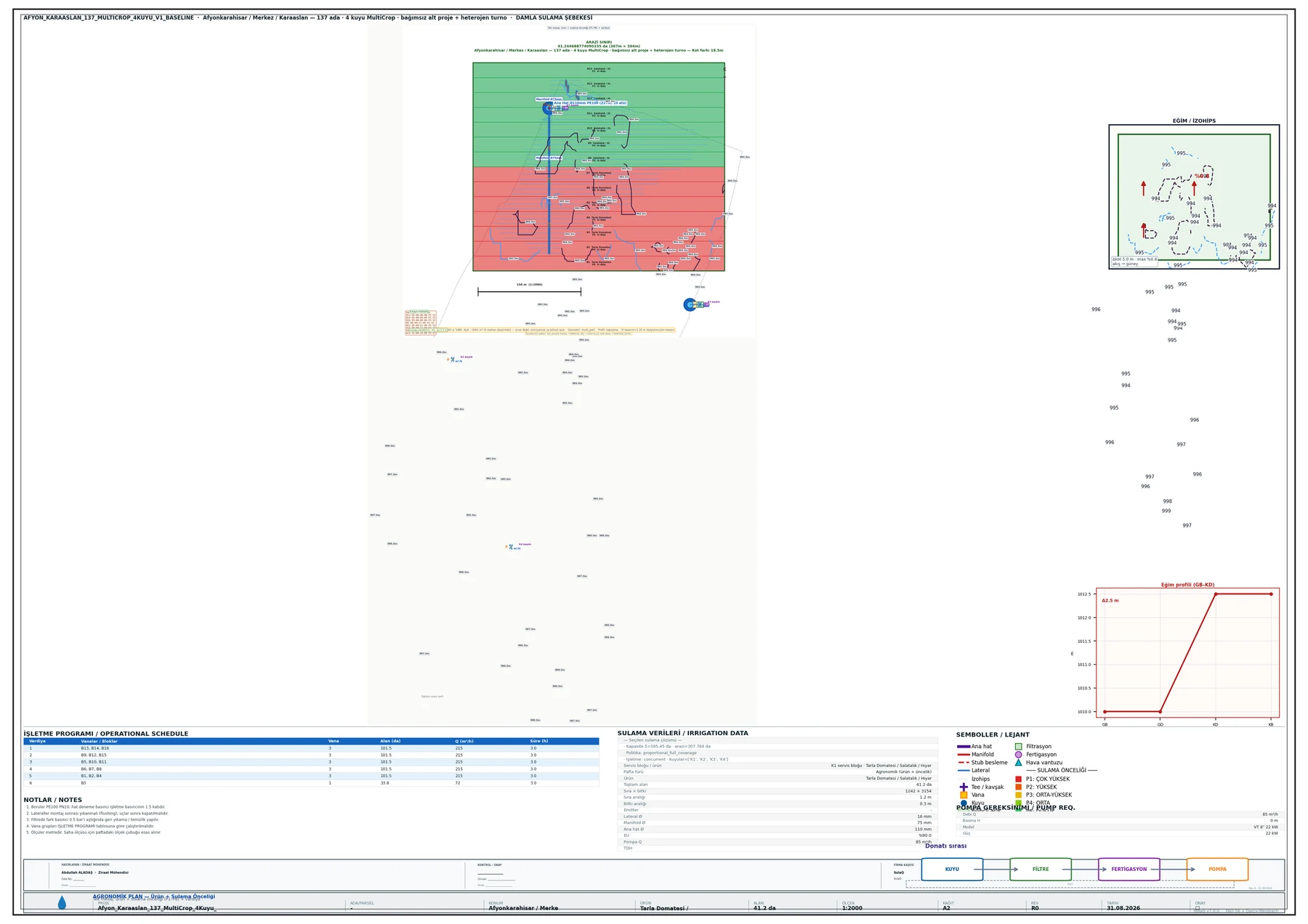

11.aa — K1 ürün rengi + öncelik.

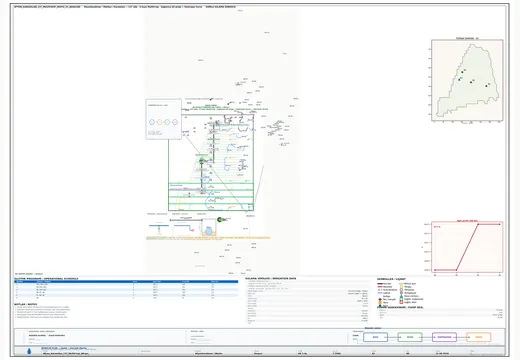

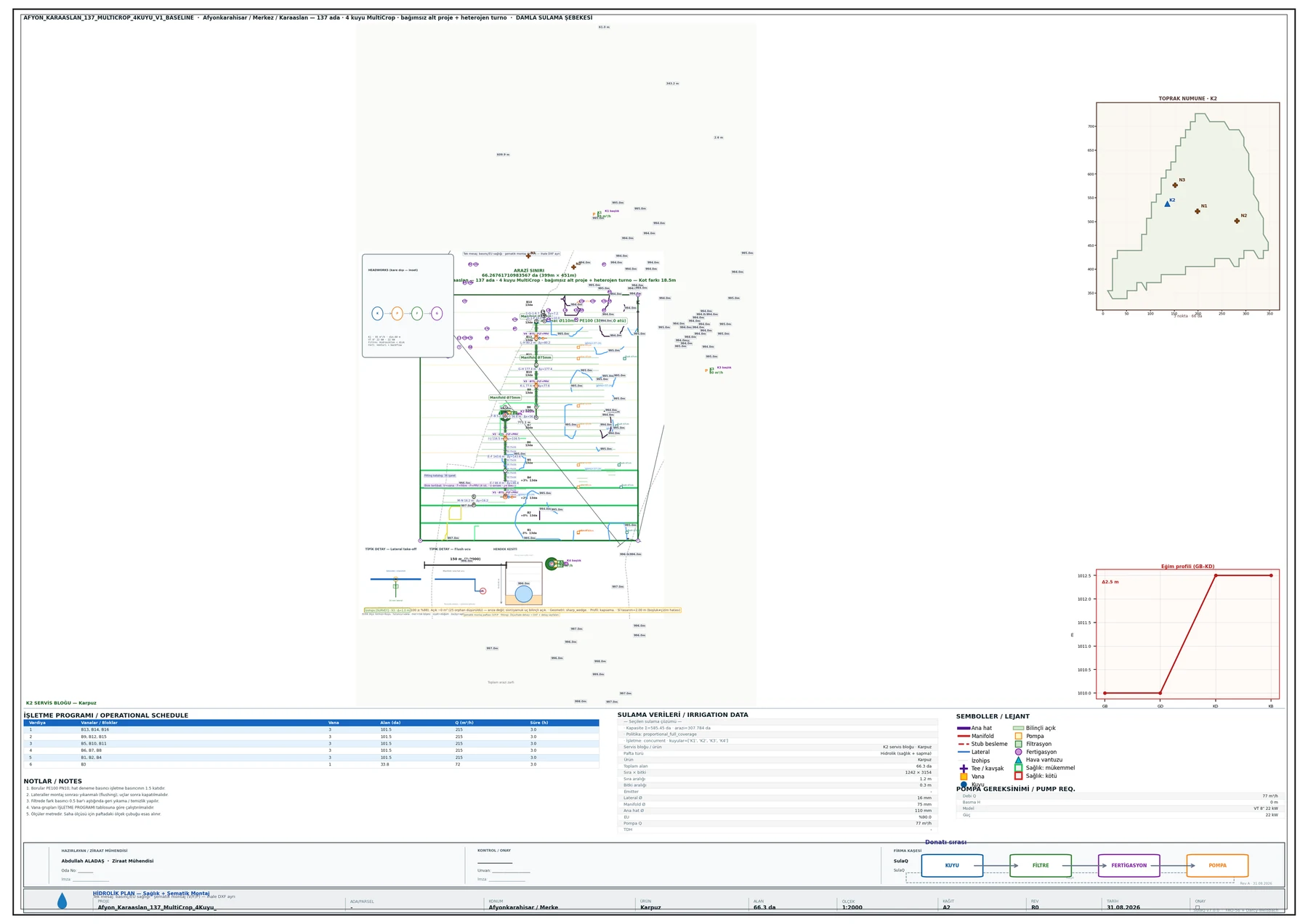

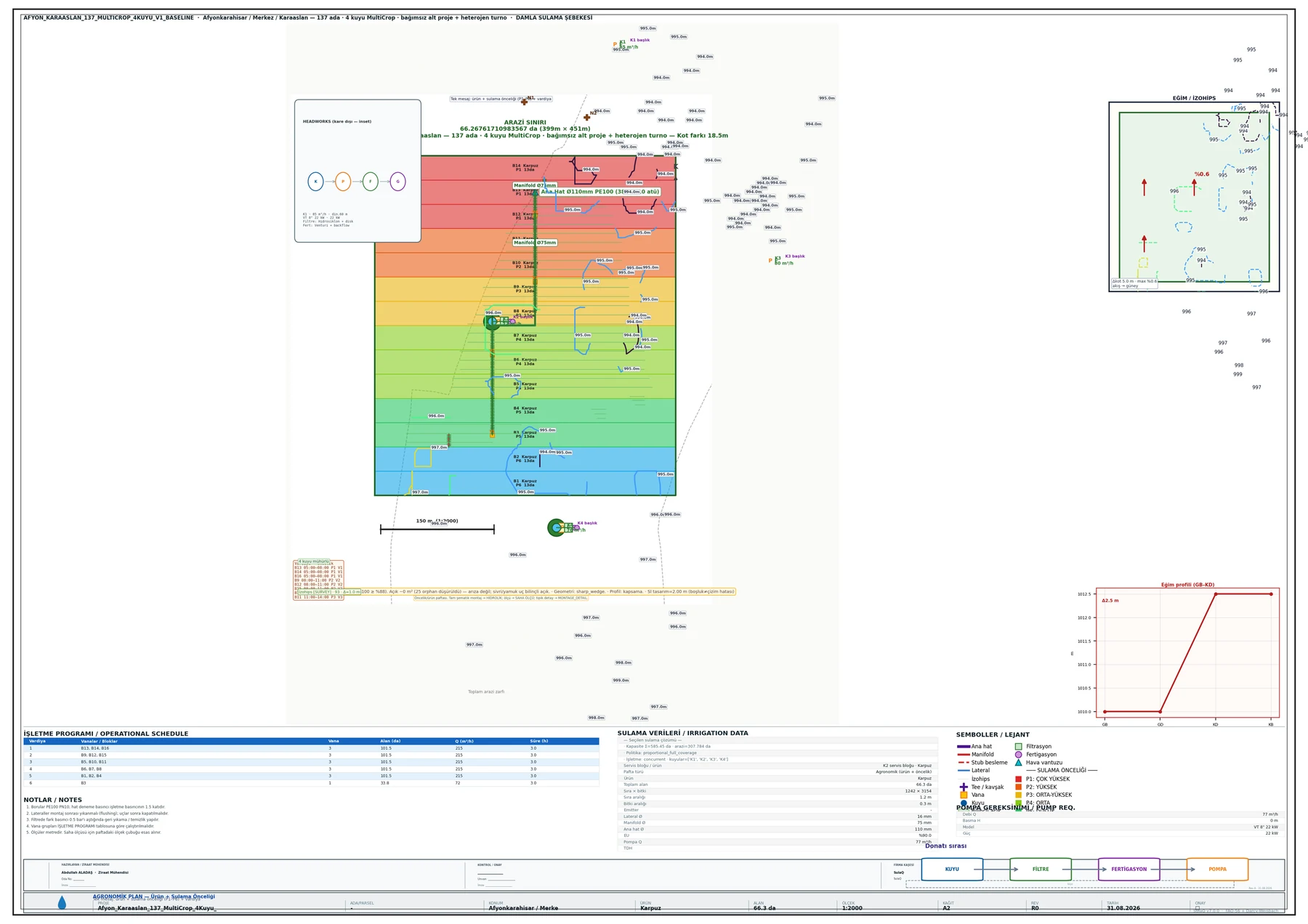

11.B — K2 servis bloğu şebekesi (A2).
11.ba — K2 ürün rengi + öncelik.

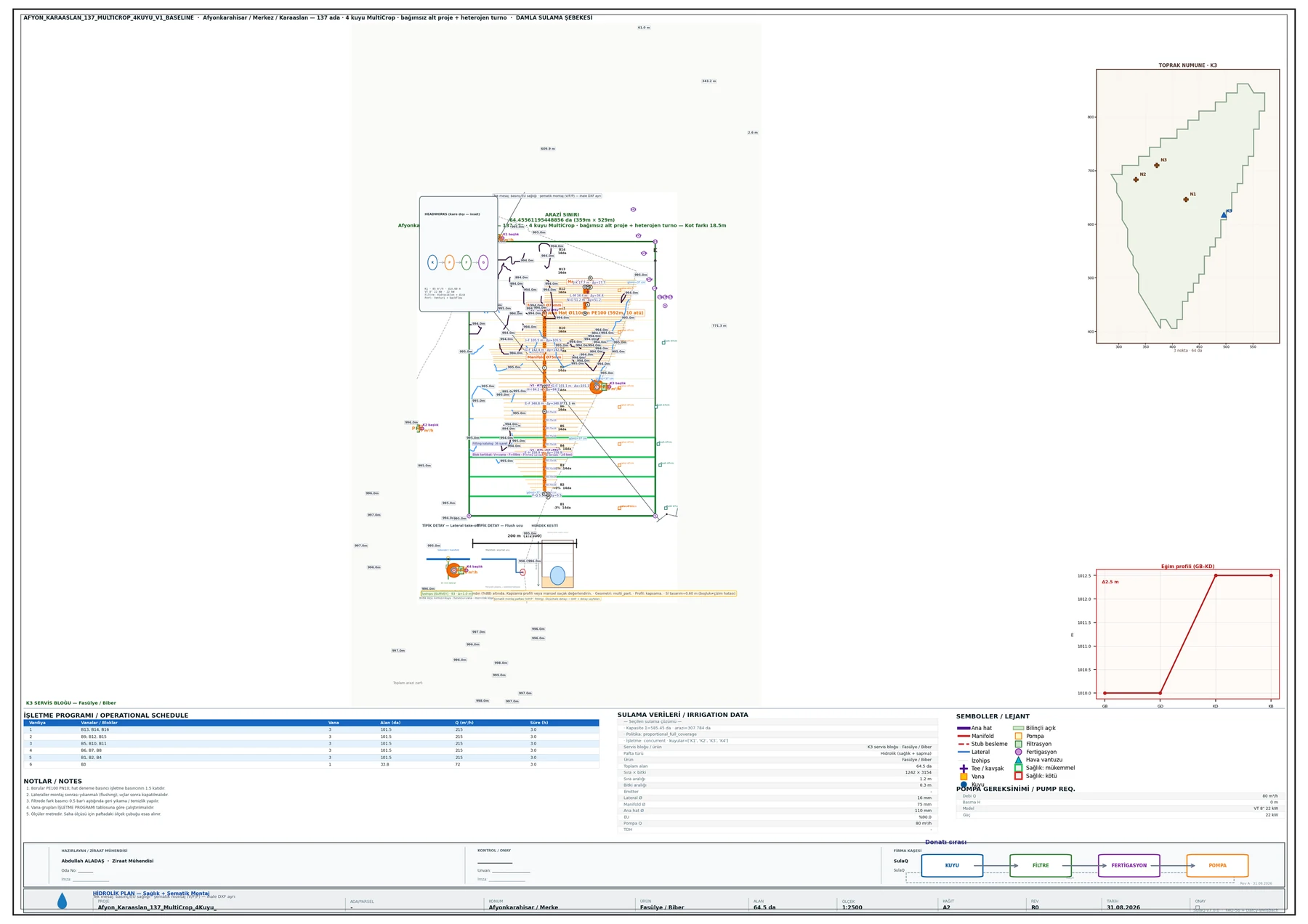

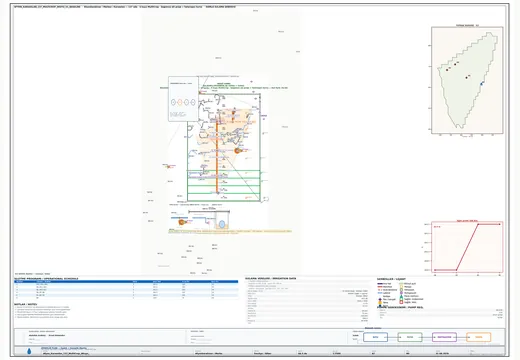

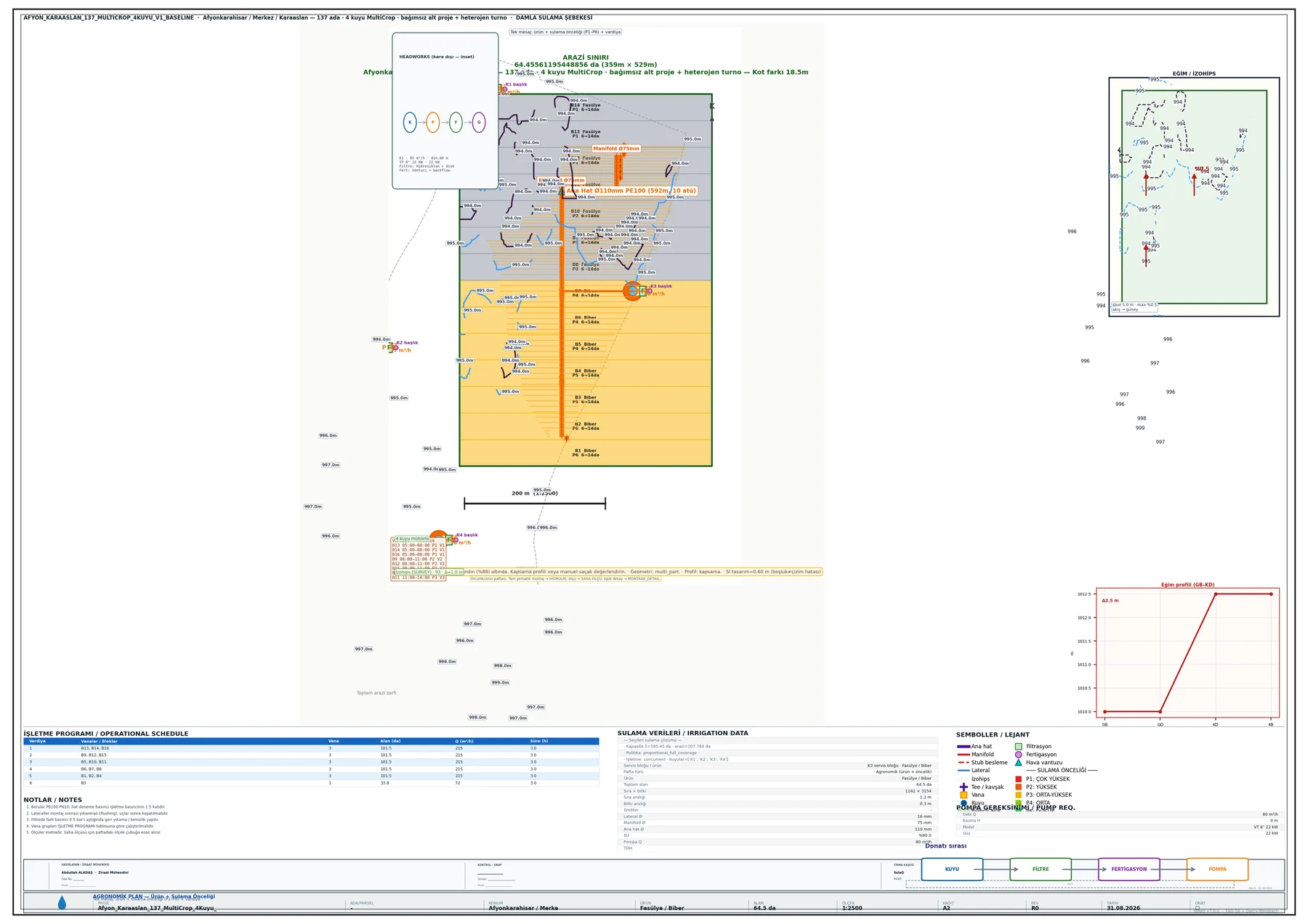

11.C — K3 servis bloğu şebekesi (A2).
11.ca — K3 ürün rengi + öncelik.

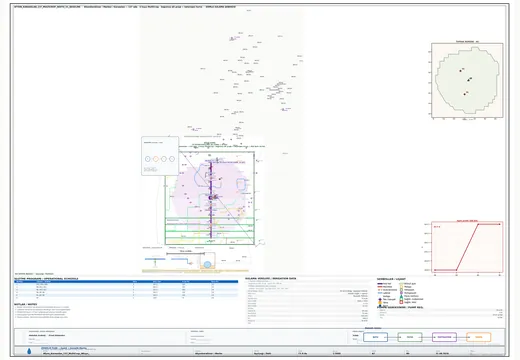

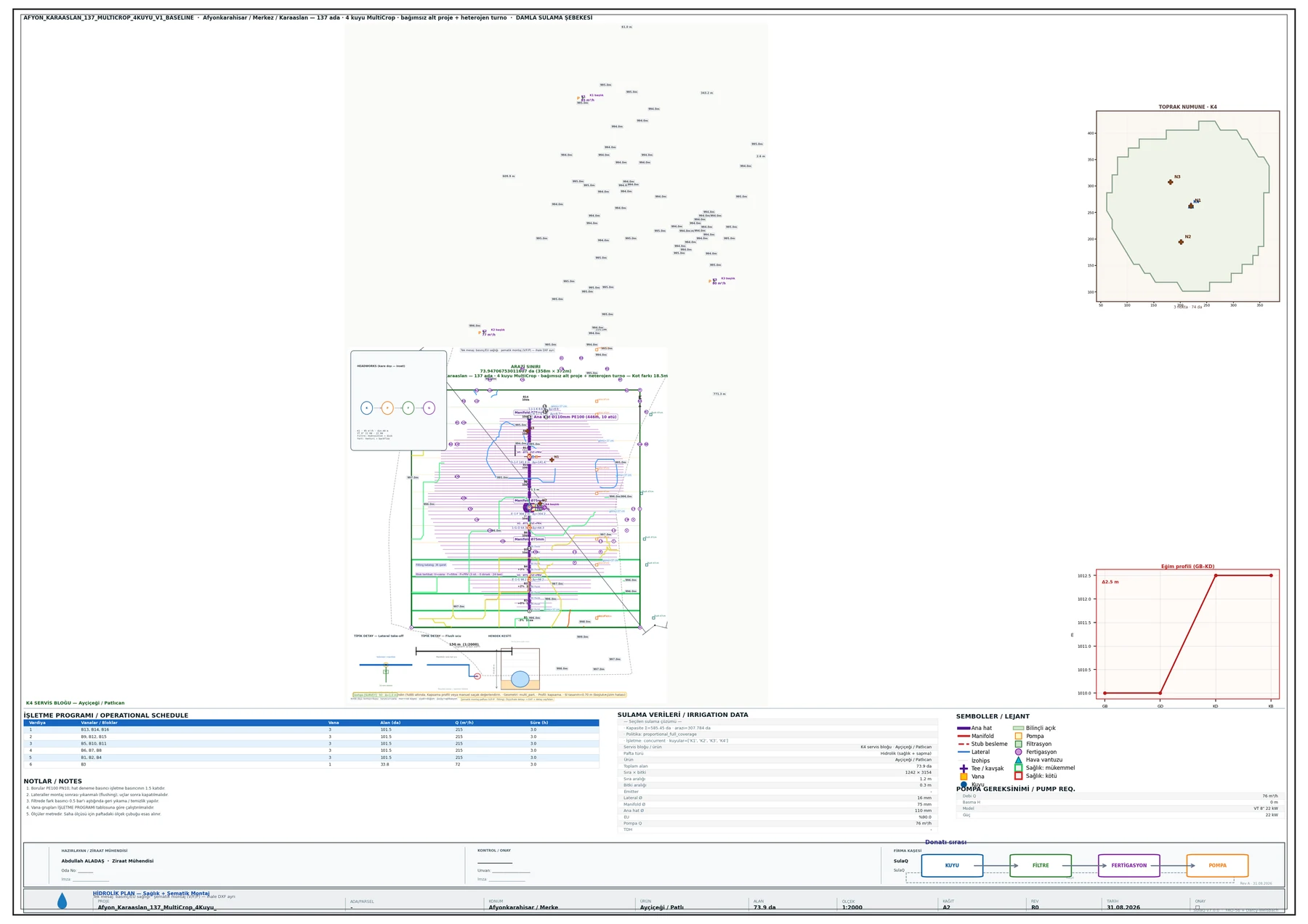

11.D — K4 servis bloğu şebekesi (A2).

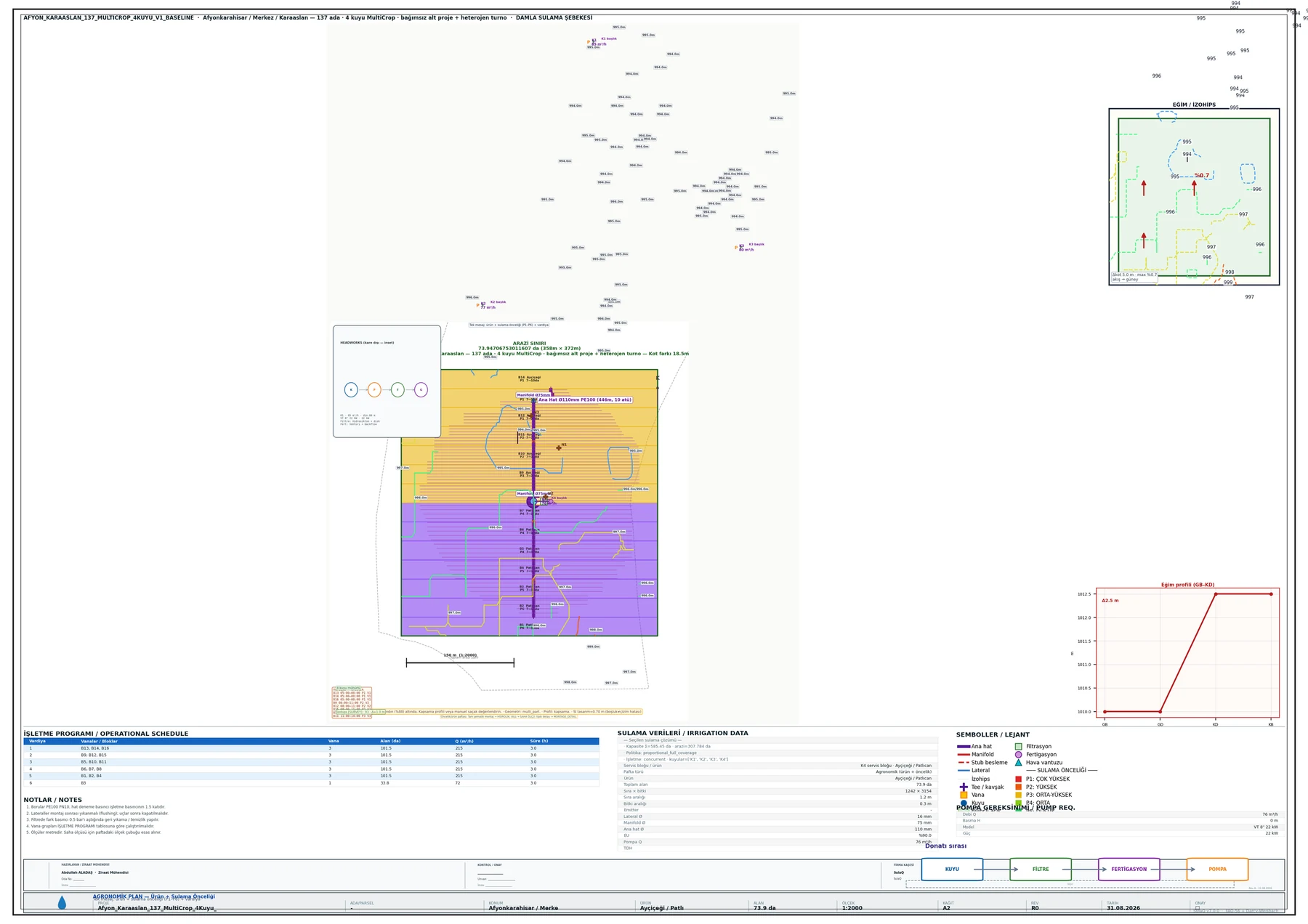

11.da — K4 ürün rengi + öncelik.
Kaynak: Afyon_Karaaslan_137_MultiCrop_4Kuyu uzman PDF · gömülü CAD pixmap · 13 pafta.
Saha hikâyeleri (anonim süreç)
Isparta / elma
KML → YZ onay → koşu → Geo doğrulama → teklif PDF. Metrik uydurma yok; süreç Altın Yol.
España / olivar
ha / € pack · ES dil kanalı. Web taslak; imzalı teklif masaüstü.
Afyon yamuk kadastro
Gerçek geometri + dikdörtgen şablon karşılaştırması — aşağıdaki CAD vaka.
Aynı DSS, iki geometri: gerçek kadastro (yamuk) ve aynı alanda dikdörtgen şablon. Her vakada üç katman — agronomic · hydraulic · geo.
Örnek CAD paftalarındaki yazılar Türkçedir (SULAMA PROJESİ, lejant). Arayüz dili paftayı çevirmez.
Yamuk · kadastro
Afyon 58 ada / 2 parsel
Çilek + Karpuz + Ayçiçeği · ~28 da · ölçülü K1
Dikdörtgen · şablon
Aynı alan, dikdörtgen
178×159 m · %92 kapsama · aynı K1 35 m³/h
Yamuk · kadastro
01 · Afyon 58/2
Gerçek TKGM poligonu. Sivri köşe ve ürün bloklarıyla saha gerçeği.
- 28,3 daparsel
- 35 m³/hK1 ölçülü debi
- %83otomatik kapsama
- 31 996 mCAD lateral
- 128 mana hat

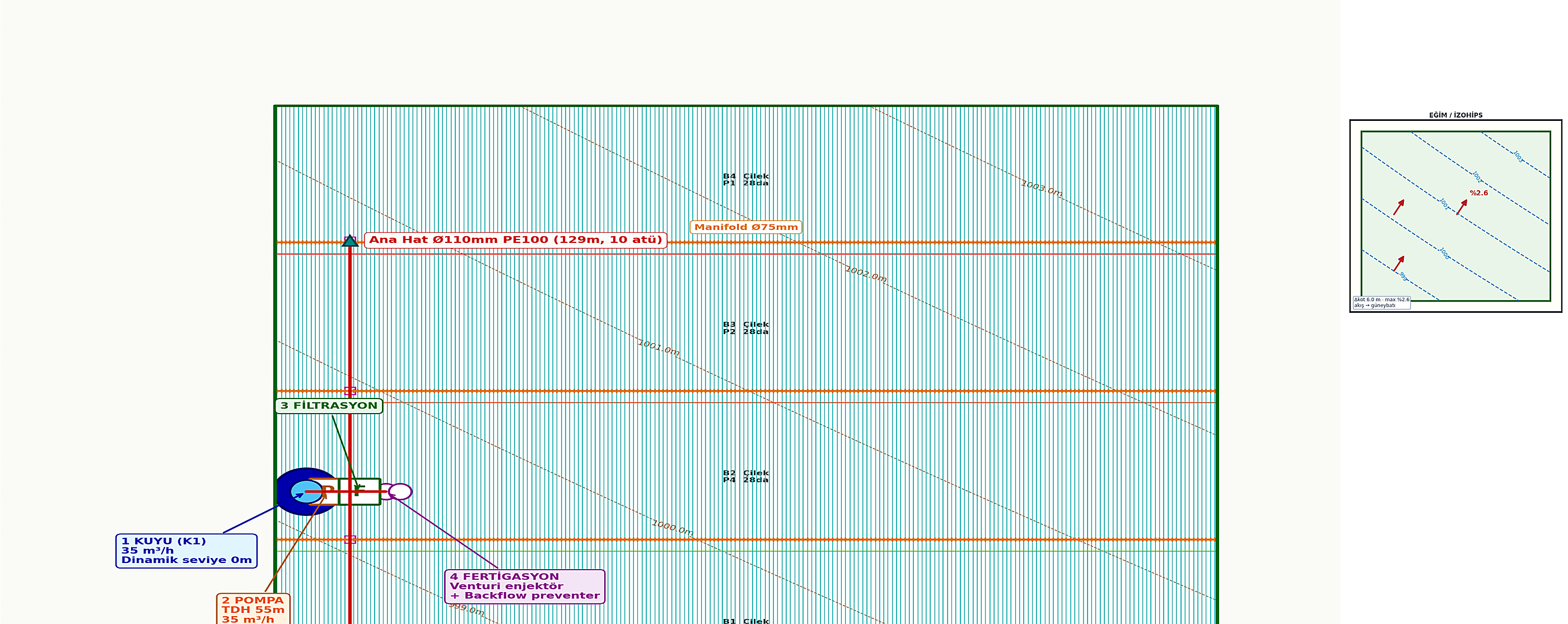

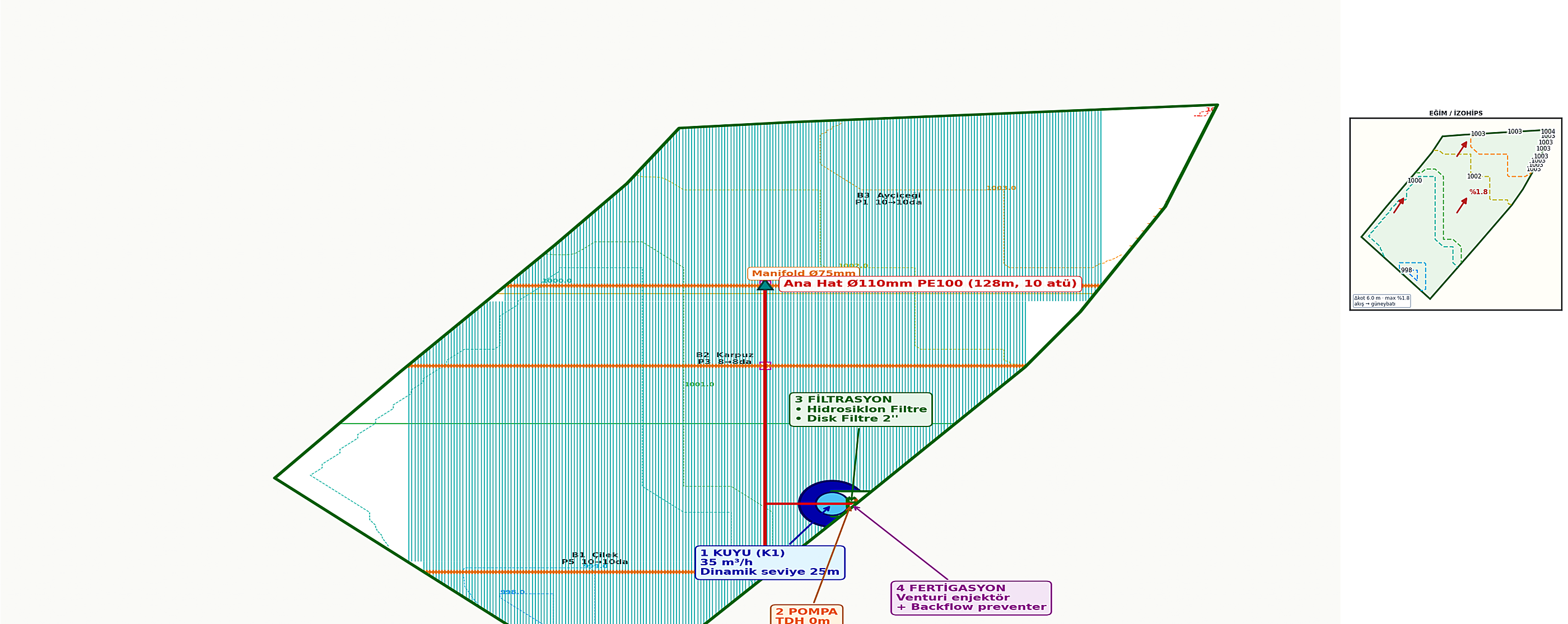

01 · Agronomic
Saha şebekesi: lateraller, manifold, ana hat. Orphan düşürülmüş; kör uç kırpılmış.

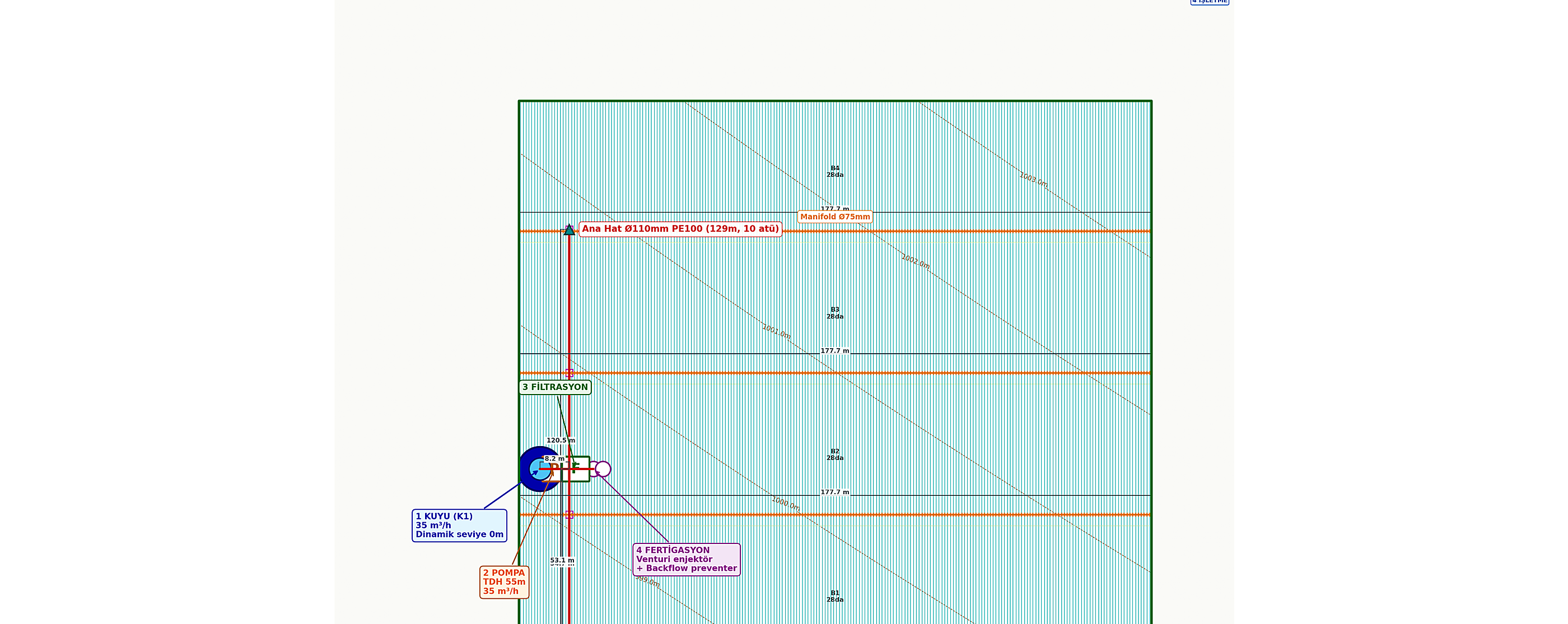

02 · Hydraulic

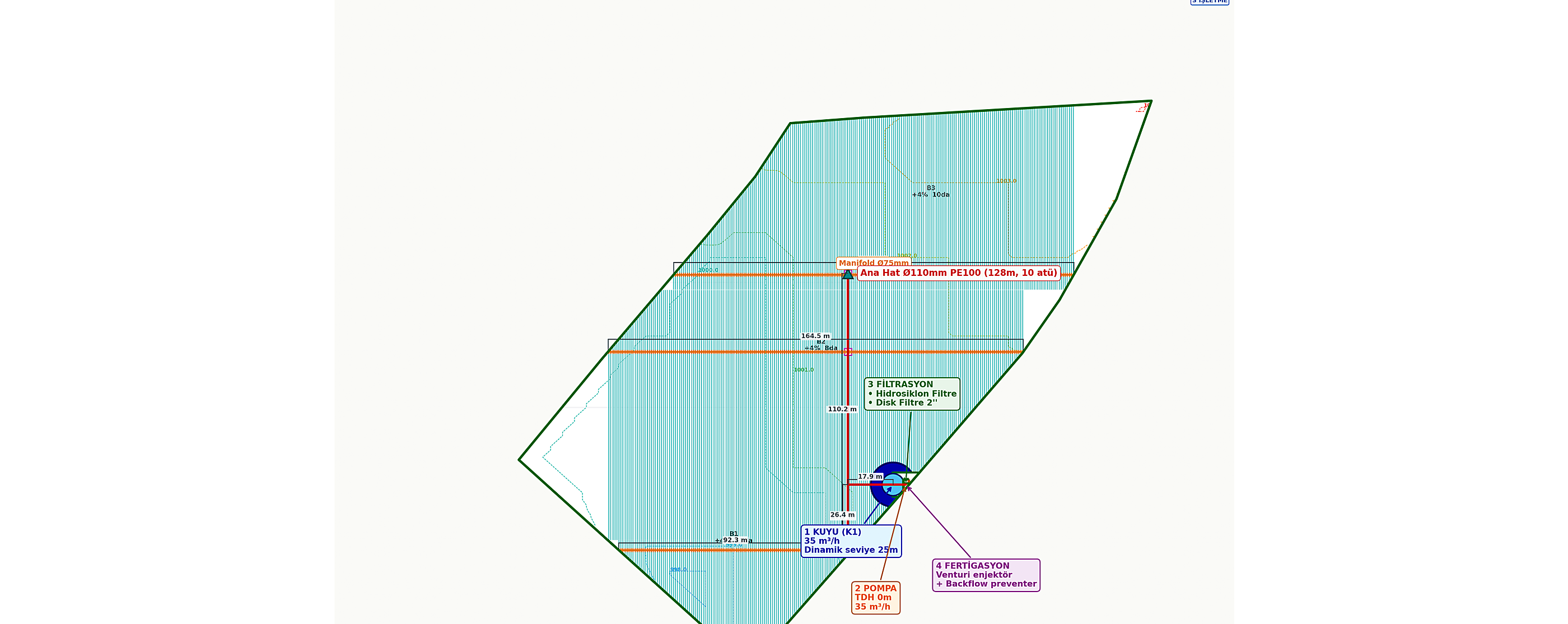

Aynı ağın hidrolik okuması: segment boyları, kuyu–pompa–filtre–fertigasyon istasyonu.

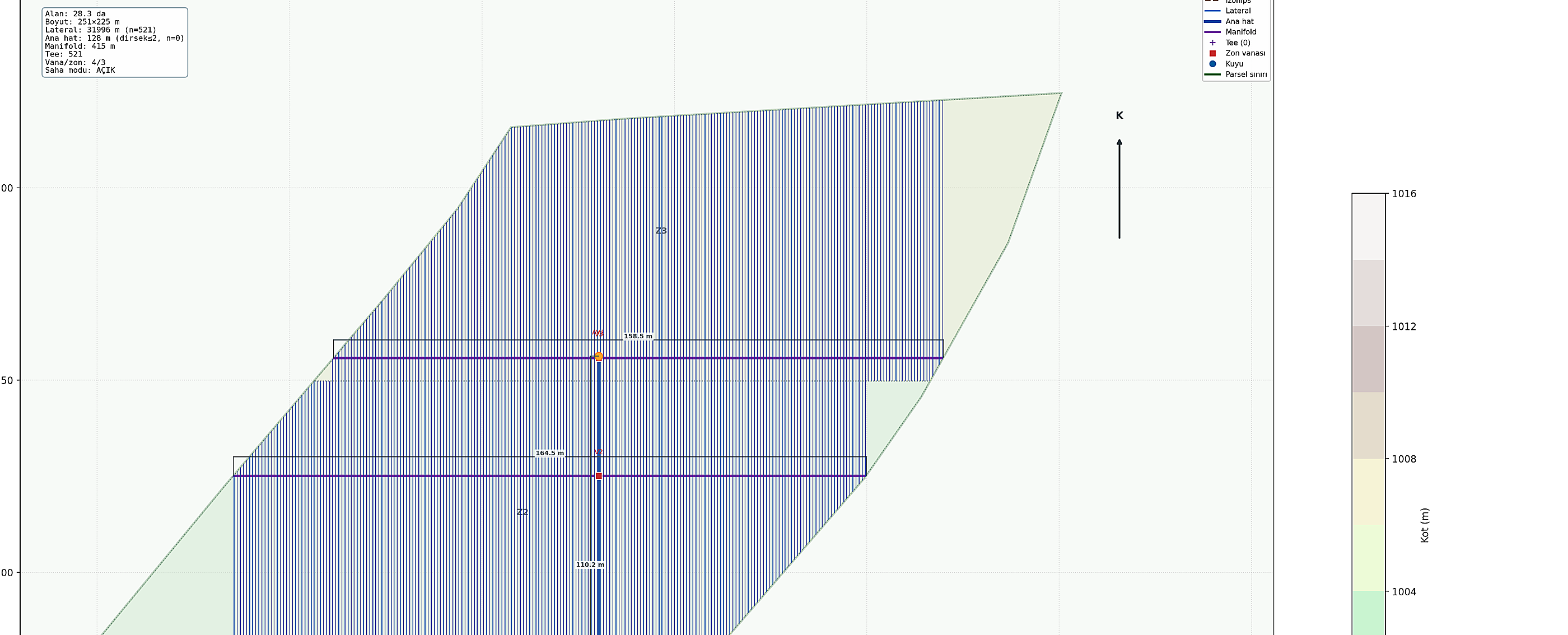

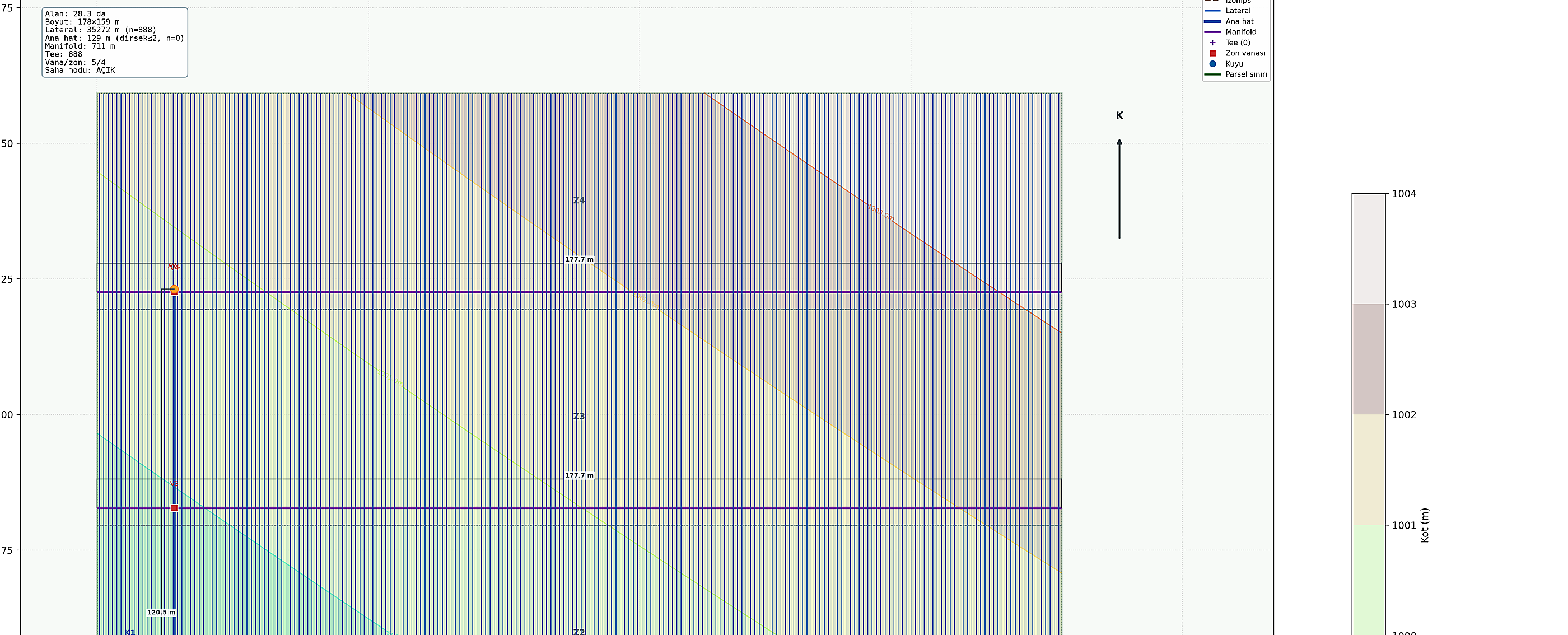

03 · Geo
İzohips + kot + omurga. Araziyle hizalı yerleşim; metraj BOM’a kilitlenir.
Dikdörtgen · şablon
02 · Aynı alan, dikdörtgen
58/2 alanını ve K1 debisini koruyan dikdörtgen şablon — tam kapsama okunaklı şebeke.
- 28,3 daparsel
- 35 m³/hK1 ölçülü debi
- %92otomatik kapsama
- 35 272 mCAD lateral
- 129 mana hat
01 · Agronomic
Düzgün hatlar, tam kapsama yakın şebeke — şablon arazide öğrenme / teklif dili.
02 · Hydraulic
Aynı istasyon dili: debi, basınç bandı, manifold–ana hat okuması.
03 · Geo
Kot profili korunarak dikdörtgene taşınan izohips + omurga.
Dürüst sınır
Yamukta otomatik kapsama ~%83 (sivri köşe gerçeği gizlenmez). Dikdörtgende ~%92 — şablon arazide okunaklı tam kapsama. İkisi de eğitim / örnek senaryodur; ticari teklif değildir.
